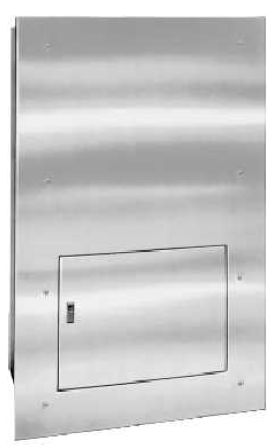

Tableros para Salas de Operación

Esta unidad es la más comúnmente usada para alimentar 120V a los receptáculos en una sala de operación

Debe incluir: Transformador de aislamiento de baja corriente de fuga y blindado electrostáticamente, interruptor principal de 2 polos de acuerdo a la tensión de alimentación y capacidad del transformador, ocho interruptores derivados de 2 polos, ISO-GARD (monitor de aislamiento de línea) con indicación de corriente peligrosa y alarma audible, barra de tierras, cubierta frontal de acero inoxidable No.304 con un acabado cepillado No.4

Características

  • Transformador de 3, 5, 7.5, 10 kVA
  • Interruptor Principal de 2 Polos
  • 8 Interruptores Derivados de 2P-20 A
  • Convertibles hasta a 16 Derivados
  • ISO-GARD. Monitor de Aislamiento de Línea
  • Barra de Tierras
  • Montaje: Empotrar
  • También usado en Cuidados Críticos

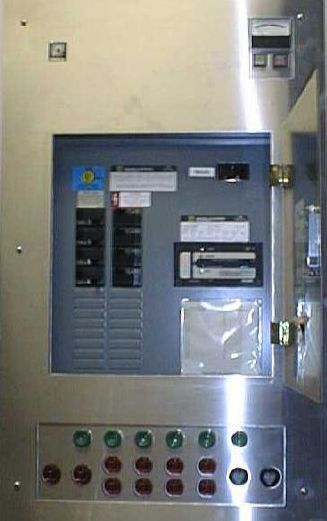

Tableros para Cuidados Intensivos

Esta unidad cuenta con receptáculos de tierra y fuerza a 120V, para alimentar los equipos medicos en camas de cuidados intensivos, También, ha sido aplicado ampliamente para suministar energía dentro de las Salas de Procedimientos Especiales, Laboratorios Cardiovasculares y Unidades de Coronarias.

Características

  • Transformador de 3, 5, 7.5, 10 kVA
  • Interruptor Principal de 2 Polos
  • 8 Interruptores Derivados de 2P-20 A
  • ISO-GARD. Monitor de Aislamiento de Línea
  • Barra de Tierras
  • Montaje: Empotrar
  • 4 Receptáculos de Energía Dúplex
  • 4 Receptáculos Power-Lock
  • 6 Conectores a Tierra
  • Salas de procedimientos especiales
  • Laboratorios Cardiovasculares
  • Solicitar indicador local de alarma ORIC-A5C

Tableros para Rayos X
Square D/Schneider Electric

Square D fabrica dos tipos de Tableros de Aislamiento para Equipos de Rayos X Portátil, el Estándar y el Automatizado, Estos equipos están diseñados para suministrar servicio eléctrico hasta a 8 receptáculos de equipos de Rayos-X dentro del hospital. La diferencia entre ellos es que el Estándar alimenta una salida a la vez, bloquendo el resto por medio de un sitema de contactores, mientras que el Automatizado controla la disponibilidad de salidas por medio de un PLC (Controlador Lógico Programable) y contactos auxiliares en los receptáculos

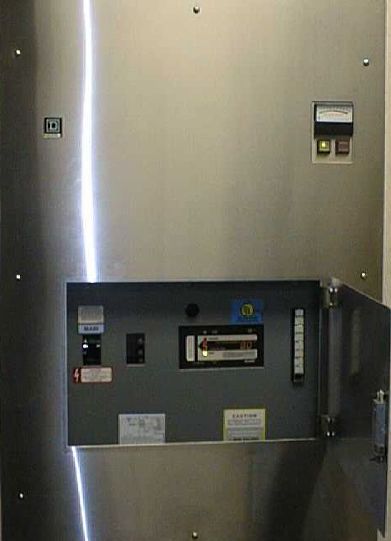

Tableros para Rayos X Estándar

Este tablero esta diseñado para suministrar servicio eléctrico económico para los contactos de equipos de Rayos X. Alimenta 8 lugares dentro del hospital por medio de circuitos interbloqueados que evitan que se use más de un lugar simultáneamente, por lo tanto el ISO-GARD sólo monitorea la corriente de fuga de un receptáculo y su alambrado.

Características

  • Transformador de 15 o 25 kVA
  • Interruptor Primario de 2 Polos
  • Interruptor Secundario de 2P-60 A
  • ISO-GARD. Monitor de Aislamiento de Línea
  • Barra de Tierras
  • Montaje: Empotrar
  • Alimenta 8 lugares dentro del hospital
  • Interbloqueo de Circuitos (uno a la vez)
  • Botonera con interlock de 9 posiciones
  • 8 contactores para salida a derivados
  • Opción a Estación de Botones a distancia
  • Solicitar indicador local de alarma ORIC-A5C

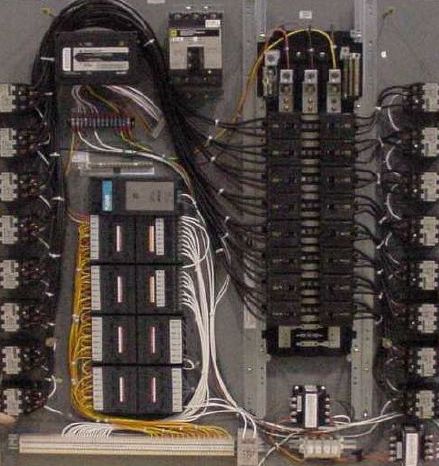

Tableros para Rayos X Automatizado

Tablero diseñado para suministrar servicio eléctrico hasta a 8 contactos de equipos de Rayos-X dentro del hospital, permitiendo definir cuantos lugares simultáneamente, interbloqueando los circuitos por medio de un PLC y un contacto auxiliar en los receptáculos alimentados.
NFPA99 3-4.1.2.4: No manifiesta cuantos receptáculos deberán estar energizados, interesa la corriente de fuga que expidan aquellos que si estan energizados

Características

  • Transformador de 15 kVA
  • Interruptor primario de 2 P - 90 A
  • 8 Interruptores secundarios de 2 P - 60 A
  • Tensión primaria y secundaria de 240 Vca
  • ISO-GARD. Monitor de Aislamiento de Línea
  • PLC “Micro de Modicon” de 8 salidas
  • Alimenta 8 lugares dentro del hospital
  • Interbloqueo de Circuitos, definiendole el máximo de receptáculos simultáneos
  • Barra de Tierras
  • Montaje: Empotrar
  • Activación de salidas por contacto auxiliar en receptáculos derivados
  • Solicitar el indicador local de alarma ORIC-A5C
